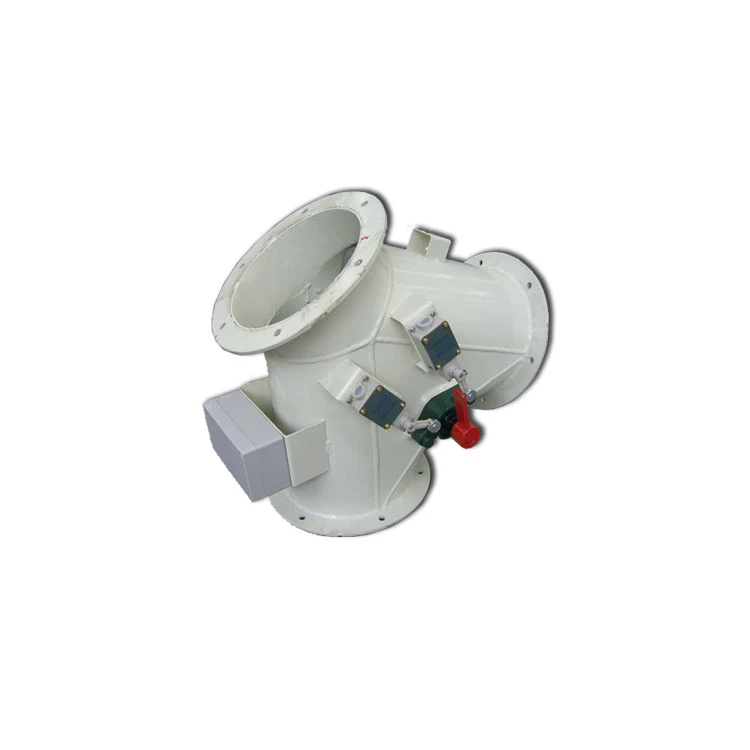

スクエアタイプダイバーター

Square Type Diverter

P1040200

詳細:

シンプルでコンパクトな構造、簡単なインストール
安全で信頼性の高いランニング、低メンテナンス
30°および45°スパウトを利用できます

お問い合わせを送る

ダウンロード

説明

技術的なパラメーター

スクエアダイバータータイプ

シンプルでコンパクトな構造、簡単なインストール

安全で信頼性の高いランニング、低メンテナンス

30°および45°スパウトを利用できます

スパウト面積は100*100~500~500cm²

技術パラメータ

アイテムモデル	空気シリンダーモデル	作業圧力 (バー)	磁気スイッチ	理論的推力 (N)	理論的な張力 (N)	能力 (T/h)
TBDQ20*20/45°	DNCB-50-250-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	30
TBDQ20*20/30°	DNCB-50-200-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	30
TBDQ25*25/45°	DNCB-50-250-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	50
TBDQ25*25/30°	DNCB-50-200-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	50
TBDQ30*30/45°	DNCB-50-250-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	100
TBDQ30*30/30°	DNCB-50-200-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	100
TBDQ40*40/45°	DNCB-63-250-PPV-A	0.6-12	SM1-8-K2.5-E	1870	1682	300
TBDQ50*50/45°	DNCB-63-250-PPV-A	0.6-12	SM1-8-K2.5-E	1870	1682	500
TBDQ60*60/45°	DNCB-63-250-PPV-A	0.6-12	SM1-8-K2.5-E	1870	1682	700
TBDQ80*80/45°	DNCB-80-250-PPV-A	0.6-12	SM1-8-K2.5-E	3016	2721	1000

手記：上記の理論推力と理論張力は、6バーの大気圧で計算されます。
