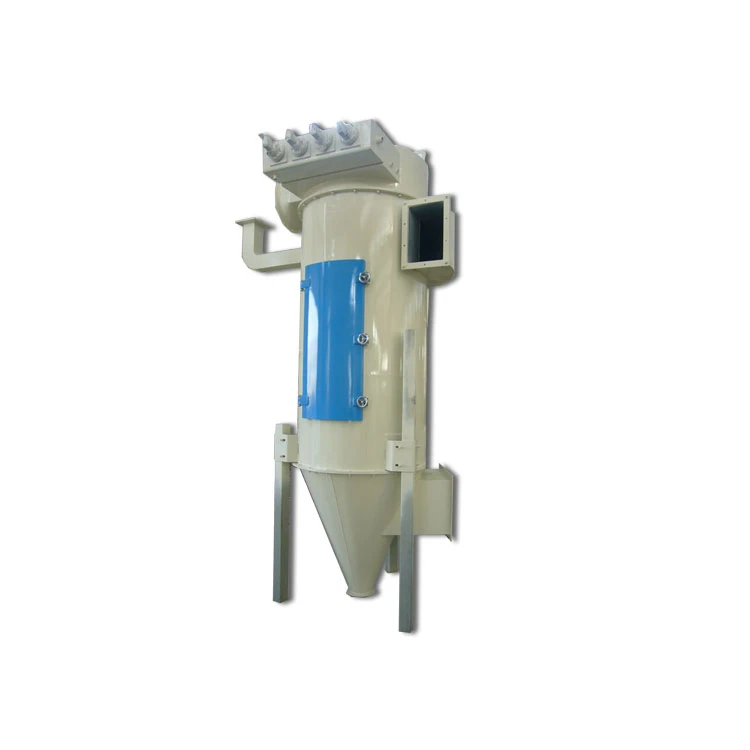

TBLMY 集塵機

集塵機システム

TBLMY 高圧ジェットフィルター集塵機

特徴: フラットなフィルタリング エンベロープ、コンパクトな構造、小さな設置面積。

用途：搬送設備の集塵。

使用空気圧: 0.2-0.4 MPa

フィルタリングエリア（オプション）：5.6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

アプリケーションと適応性

TBLMy ジェット フィルター ダスト コレクターは、信頼性の高い性能、高効率の集塵、低排出濃度、簡単な操作とメンテナンスを特徴とする、バッグ型、低圧逆エア ジェット、インパルス ダスト コレクターに属します。 穀物および飼料加工、機械、冶金、建築材料およびセメントの産業における粉塵制御、および空気輸送または吸引ダクト収集における粉塵のクリーニングまたはリサイクルおよびフィルタリングに適用できます。

特徴

サイクロン集塵機を搭載した製品です。 粉塵を含んだ空気は接線方向からボックスに入り、回転によって分離されます。 大きいサイズの粉塵は最初に沈降し、小さいサイズの粉塵はフィルタースリーブでろ過してスリーブの寿命を延ばします。

クロススリーブの特許技術で製作されたクイック脱着機構により、作業環境や作業効率の向上に貢献します。

TDFDタイプの電磁弁を採用し、着脱が容易で、1つの電磁弁で複数のスリーブを一度に噴射することができます。

TKZM型インパルス制御器を採用し、調整性、精度、安定性に優れた多回路制御を実現。

平底の粉塵排出機構を最適化するために、円錐底と平底の粉塵排出機構があります。

電磁弁の入力電圧: DC 24 V、電流: 0.8 A-1 A、作業環境: -10 度 -50 度、相対湿度: 以下85% まで、作業媒体: 清浄な空気、空気源の使用圧力: 0.5 MPa -0.7Mpa。

エアロックの動作電圧は AC 380 (1±5%) V とし、材料に繊維不純物や大きな固形物を混ぜてはなりません。

除塵用の空気源の圧力は {{0}.5 MPa-0.7MPa とし、特別な場合に使用する場合、圧力は 0.5MPa 未満にすることができます。

集塵機の抵抗: P<1.2Kpa;

集塵効率：η 99.5％以上；

ろ過空気速度: 4 (m/min) 以下;

フィルタリングスリーブの仕様：Φ140×1600、Φ140×2000、Φ140×2400（mm）

主要部品の動作原理と特長

上箱

上部ボックスは、ろ過されたきれいな空気を集めるための部品で、上部に空気出口があり、内部にエアジェット装置が含まれています。 上箱の上蓋を開けるとエアジェット装置の点検・交換が可能です（通常は不要です）。

中箱

ミドルボックスは、入ってくる粉塵を含む空気をろ過し、大きな粉塵粒子を沈降させるためのコンポーネントです。 上部は上部ボックスに接続され、下部は下部ボックスに接続され、その中にフィルタリングスリーブデバイスがあります。 ボックスには検査用ドアがあり、フィルター スリーブを検査および交換するために開くことができます。

下箱（平底――下箱、円錐底――バンカー）

下箱は粉塵を排出するための部品で、内部に粉塵排出装置が装備されています。 下部には、エアロックに接続されたダストアウトレットがあります。 下箱の側面にマンホールがあり、粉塵排出装置の点検と開ける際の潤滑油の注入に使用します。 粉塵の重力を利用してコニックバンカーから粉塵を排出することで、粉塵を円錐面に沿って集めて排出することができる。

技術パラメータ
